Dettagli:
Termini di pagamento e spedizione:
|
| MATIEL: | PA6 | passo: | 5,00 |
|---|---|---|---|
| Leght: | richiesta del cliente | Cavo: | UL1015 |
| colore: | GREEN/YE | Tipo di Termial: | 232-605 |
| Evidenziare: | cablaggio di scambio del motore,cablaggio di cavo del motore |
||

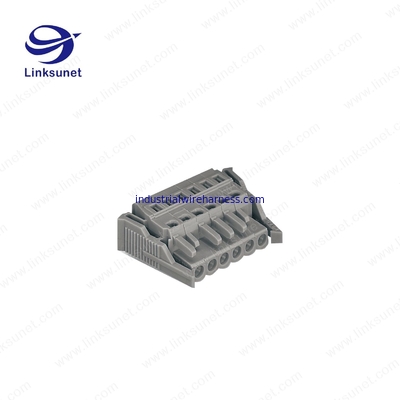

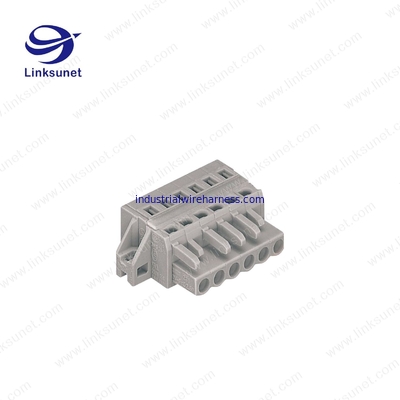

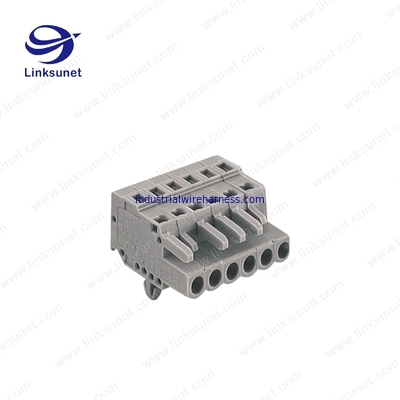

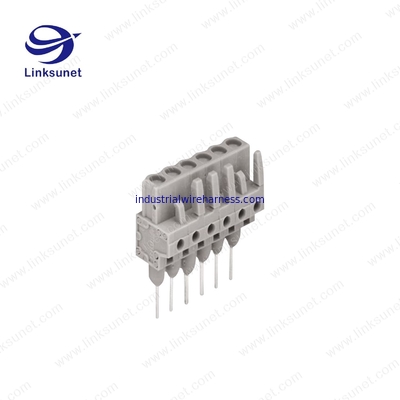

Fermaglio grigio del cablaggio di cavo del motore di 5 Pin per l'elevatore industriale
|
Oggetto no. |
231 - 123/037 - 000 |
GTIN/EAN |
4044918343169 |
|
Contenuto |
1 pezzo |
Unità di ordine |
pezzo |
|
Quantità di ordine |
pezzo |
Aumenti di quantità di ordine |
(10, 20, 30, 40. ) |
|
Elemento del cliente no. |
|
Tariffa doganale no. |
85366990990 |
|
Dazio doganale per il pæse d'origine |
DE |
Disponibile |
- |
|
Prezzo di listino |
A richiesta |
Prezzo netto |
A richiesta |
|
Disponibilità |
A richiesta |
||
| Descrizione | |||
| Fermaglio; con le leve di chiusura; 23 - palo; Pin che spazia 5 millimetri/0,197 dentro; codable; con 2 fermi chiudenti; con il dito di codifica; con il fermo | |||
| Osservazioni | |||
| Descrizione di oggetto: Collegamento universale per tutti i tipi del conduttore Pre-assemblea del cavo e collegamenti facili dell'su unità via l'attuazione verticale ed orizzontale della GABBIA CLAMP® Porti integrati della prova Opzione di codifica disponibile |
| Proprietà dell'oggetto | ||
| Varie | ||
| Nome | Valore | Unità |
| Tipo di imballaggio | SCATOLA | |
| Valutazioni per | IEC/EN 60664 - 1 | |
| Tensione nominale (III/3) [V] | 320 | V |
| Tensione stimata di impulso (III/3) [chilovolt] | 4 | chilovolt |
| Tensione nominale (III/2) [V] | 320 | V |
| Tensione stimata di impulso (III/2) [chilovolt] | 4 | chilovolt |
| Tensione nominale (II/2) [V] | 630 | V |
| Tensione stimata di impulso (II/2) [chilovolt] | 4 | chilovolt |
| Corrente nominale [A] | 16 | A |
| Leggenda (valutazioni) | (III/2) grado 2 di categoria III/inquinamento di ≙Overvoltage | |
| Approvazioni per | UL 1059 | |
| UL di tensione nominale (gruppo di uso B) [V] | 300 | V |
| UL della corrente nominale (gruppo di uso B) [A] | 15 | A |
| UL di tensione nominale (gruppo di uso D) [V] | 300 | V |
| UL della corrente nominale (gruppo di uso D) [A] | 10 | A |
| Tensione nominale CSA (gruppo di uso B) [V] | 300 | V |
| Corrente nominale CSA (gruppo di uso B) [A] | 15 | A |
| Tensione nominale CSA (gruppo di uso D) [V] | 300 | V |
| Corrente nominale CSA (gruppo di uso D) [A] | 10 | A |
| No dei pali | 23 | |
| Numero totale dei punti di collegamento | 23 | |
| Numero totale dei potenziali | 23 | |
| Numero dei tipi di collegamento | 1 | |
| Numero dei livelli | 1 | |
| Tecnologia del collegamento | ® DEL MORSETTO DELLA GABBIA | |
| Numero dei punti di collegamento (tipo di collegamento) | 1 | |
| Tipo di attuazione | Strumento di funzionamento | |
| Conduttore solido | 0,08… 2,5 AWG ²/28… 12 di millimetro | |
| conduttore Fine-incagliato | 0,08… 2,5 AWG ²/28… 12 di millimetro | |
| conduttore Fine-incagliato con il puntale con il collare di plastica | 0,25… 1,5 millimetri di ²/… | |
| conduttore Fine-incagliato con il puntale senza collare di plastica | 0,25… 2,5 millimetri di ²/… | |
| Lunghezza della striscia | 8… 9 millimetri/0,31… a 0,35 pollici | |
| Gioco di Pin | 5 millimetri (0,197 dentro) | |
| Larghezza | a 5,181 pollici 131,6 millimetri/ | |
| Altezza | a 0,563 pollici 14,3 millimetri/ | |
| Profondità | a 1,165 pollici 29,6 millimetri/ | |
| Tipo del contatto (connettore pluggable) | Fermaglio/incavo | |
| Tipo di collegamento del connettore | per i conduttori | |
| Accoppiare male protezione | nein | |
| Chiusura del collegamento alimentabile | leva di chiusura | |
| Colore | grigio | |
| Gruppo materiale | I | |
| Materiale isolante | Poliammide 66 (PA 66) | |
| Classe di infiammabilità per UL94 | V0 | |
| Pressione del materiale della molla | Acciaio per molle del nichel di Chrome (CrNi) | |
| Materiale del contatto | Lega di rame | |
| Deposito per contatto | stagnato | |
| Carico del fuoco [MJ] | 0,605 | MJ |
| Peso [g] | 41,687 | g |
| Gamma di temperatura limite | - °C 60… 85 | |
 |
|
|
|
|
|
